消防火災自動報警系統施工工藝流程介紹。

1、工作內容

消防火災自動報警系統包括管路敷設、布線、探頭安裝、主機調試。

2、工藝流程

管路敷設--系統布線--絕緣測試--設備安裝--檢查安裝質量--系統調試--設備試運行--工程檢測--工程驗收--竣工交接。

3、施工方法

3.1說明：工程必須嚴格按設計圖紙進行施工，圖紙上未作要求的部分，一律按現行國家標準及相應規范進行施工，當設計圖紙和國家標準均有要求時，當有矛盾時，按設計變更或國家標準進行施工。

3.2施工前的準備：施工人員熟悉工程圖紙及合同書、預算書，對重點部位繪制圖以指導施工，進行技術交底，圖紙會審，且在現場具備施工條件后方可進行施工，施工過程中勞動力的組織和配備、進度和現場情況采取靈活機動的組織形式，以滿足施工需要，施工全過程嚴格按照現行國家驗收規范《電氣裝置安裝工程施工及驗收規范》以及省、市的相應驗收標準進行。

3.3管路敷設：根據國家規范和設計要求，消防工程報警線路采用穿鋼管敷設保護方式。

3.4線路敷設：根據選用產品的不同確定線路敷設數量，設計要求系統內報警線路、消防廣播電話線路均采用穿鋼管保護方式。頂板至探測器、廣播等部分的線路小于1.5米吊頂內穿金屬軟管保護。

3.5設備的安裝：探測器、揚聲器吸頂安裝；手動按鈕等墻壁安裝；各類模塊根據所控消防外圍設備可選擇吸頂或墻壁安裝；報警控制器落地安裝。


4、施工技術設施

進場的設備材料必須有出廠合格證、標牌及準用證，并及時取樣，試驗合格后，報建設單位及監理方同意后可通知使用。

4.1管路敷設

4.1.1鋼管明敷：管路敷設時要求做到所有箱盒位置準確，盡量減少管路中不必要的交叉，管內應無毛刺和尖銳棱角且管內防腐保護層應完好，使用的箱盒防腐層完整無損，使用的管材在彎制后不應出現裂縫，其彎扁度不大于管外徑的10%，彎曲半徑不小于管外徑的6倍。

4.1.2敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。

4.1.3管路超過下列長度時，應在便于接線處裝設接線盒：

4.1.3.1管子長度每超過45m，無彎曲時；

4.1.3.2管子長度每超過30m，有1個彎曲時；

4.1.3.3管子長度每超過20m，有2個彎曲時；

4.1.3.4管子長度每超過12m，有3個彎曲時。

4.1.4管子入盒時，盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內外側均應套鎖母。

4.1.5在吊頂內敷設各類管路和線槽時，宜采用單獨的卡具吊裝或支撐物固定。

4.2線路敷設

4.2.1線路在管內敷設時，應保證穿同一管導線截面積的總和不超過管內截面積的40%。管內穿線時，應在建筑抹灰及地面工程結束后進行，在穿線前，應將管內的積水及雜物清除干凈，且不同系統、不同電壓等級的線路不應穿在同一管內。

4.2.2穿線時應使用穿線器，不得采用野蠻方式硬拉硬拽，導線末端應留有不小于750px的余量，以備安裝時壓線，吊頂內或其它需要引下的地方，導線必須穿金屬軟管保護。

4.2.3導線在管內或槽內，不應有接頭或扭結。導線的接頭應在接線盒內焊接或用端子連接，焊接時焊點要飽滿，不得虛焊，不得采用帶腐蝕性的助焊劑。線路連接處分三層進行絕緣包扎處理（即：黃臘管、J-10自粘性膠帶、絕緣黑膠布）。

4.2.4線路敷設的質量，關系到整個消防系統的運行穩定性與使用壽命。導線規格必須滿足設計要求，符合國家有關規范。線路敷設完畢后應對每回路的導線用500兆歐表進行絕緣測試，導線對地的絕緣電阻不應小于20兆歐。合格后方可進行設備的安裝。

4.3設備的安裝

4.3.1探測器的安裝要求及質量標準

4.3.1.1各類探測器的型號應符合設計要求，產品無明顯機械損壞變形。

4.3.1.2產品的技術資料齊全，有產品出廠合格證。

4.3.1.3點型探測器安裝應符合下列規定：探測器距墻壁、梁邊的水平距離不應小于0.5m；探測器周圍0.5m內不應有遮擋物；探測器至空調送風口水平距離不小于1.5m，至多葉送風口水平距離不小于0.5m；探測器距各種冷光源燈的凈距不小于0.3m，距熱光源燈位凈距不小于0.5m。

4.3.1.4其它類型的探測器安裝應符合設計要求和現場確定的安裝技術要求。

4.3.1.5探測器底座應牢固平穩，固定在專用安裝盒上，嚴禁直接將底座固定在建筑裝修構件上。

4.3.1.6火警指示燈應朝人員主要入口處放置，導線連接必須牢固可靠，采用壓接和焊接。焊接時不允許采用帶腐蝕性的焊劑。

4.3.1.7探測的“+”線為紅色，“-”為藍色，其余線應根據不同用途采用其它顏色區分，但同一工程中相同用途的導線顏色應一致。

4.3.1.8留有不小于375px的余量，穿線孔宜封堵。

4.3.1.9采取保護措施，探測器在即將調試時，各房間上門鎖或有專人看管時方可安裝，安裝后應采取防塵、防潮、防腐蝕措施。



4.3.2報警按鈕及各類模塊的安裝要求及質量標準

4.3.2.1各類按鈕、模塊的型號符合設計要求，有出廠合格證。

4.3.2.2各類產品無明顯機械損失、變形、受潮、安裝、接線技術資料齊全。

4.3.2.3應安裝在墻(柱)上距地(樓)面高度1.5m處，應安裝牢固，不得傾斜。

4.3.2.4報警按鈕外接導線應留有不小于0.3m的工作面。

4.3.2.5吊頂內明裝的模塊(含在模塊箱內)應安裝在便于調試檢修的構筑物上，模塊正面與其它設施應留有不小于0.3m的工作面。

4.3.2.6各種設備機房內的模塊應安裝在模塊箱內，模塊箱配線應整齊，線的標號清楚。模塊箱內的模塊多于3個時應使用接線端子排配線。

4.3.2.7墻面上明裝的模塊距地的高度宜大于1.5m。

4.3.2.8模塊與各種被控設備之間的接線要牢固，防護套管要固定牢靠，當用金屬軟管做套管時不宜超過1.5m，并且間隔0.5m用固定卡固定。

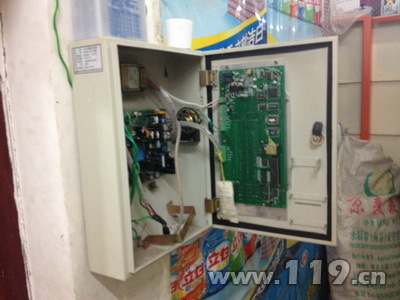

4.3.3報警控制器的安裝要求及質量標準

4.3.3.1設備型號應符合設計要求，有工程所在地的消防產品銷售許可證，有出廠合格證，有關安裝、操作的技術資料齊全。

4.3.3.2隨設備的附件、備件齊全。

4.3.3.3安裝使用的材料：鍍鋅螺絲、螺母、墊圈、彈簧墊、型鋼等。

4.3.3.4在墻上安裝盤類設備時，其底邊距地（樓）面不應小于1.5m；靠近門軸的側面距墻不應小于0.5m；正面操作距離不小于1.2m。

4.3.3.5落地安裝時，其正面操作距離，當設備單列布置時，不小于1.5m；雙列布置時不小于2m。當其中一側靠墻安裝時，另一側距墻不應小于1m，需從后面維修時，其后面板距墻不小于1m，在值班人員經常工作的一面，距墻不小于3m。底邊應高出地坪0.1-0.2m；在有地板夾層處落地安裝時，應用型鋼做基座，并與地板夾層平齊，設備應固定牢靠。

4.3.4系統調試

4.3.4.1按要求查驗設備規格、型號、數量等。

4.3.4.2按《火災自動報警系統施工及驗收規范》的要求檢查施工質量。

4.3.4.3檢查系統線路的配線、接線等是否符合設計和規范要求，發現錯線、開路、虛焊、短路等達不到要求的應及時處理，排除故障。

4.3.4.4檢查探測器應能輸出火警信號且報警控制器所顯示的位置應與探測器安裝位置相一致。

4.3.4.5火災報警系統應先分別對探測器、消防控制設備等逐個進行單機通電檢查、試驗，單機檢查試驗合格，進行系統調試；用專用加煙、加溫等試驗儀器，分別對各類探測器逐個試驗，動作正常后方可投入運行；對其它報警聯動設備及其聯動關系也要逐一進行測試，正常后投入運行。

4.3.4.6對報警控制器的報警自檢功能、消音復位功能、故障報警功能、火災優先功能、報警記憶功能、電源自動轉換和備用電源的自動充電功能、備用電源的欠壓和過壓報警功能等進行逐一測試。

4.3.4.7應分別用主電源和備用電源供電，檢查火災自動報警系統的各項控制功能和聯動功能。

4.3.4.8系統調試結束后，應連續運行120小時，無故障后，填寫調試報告。
